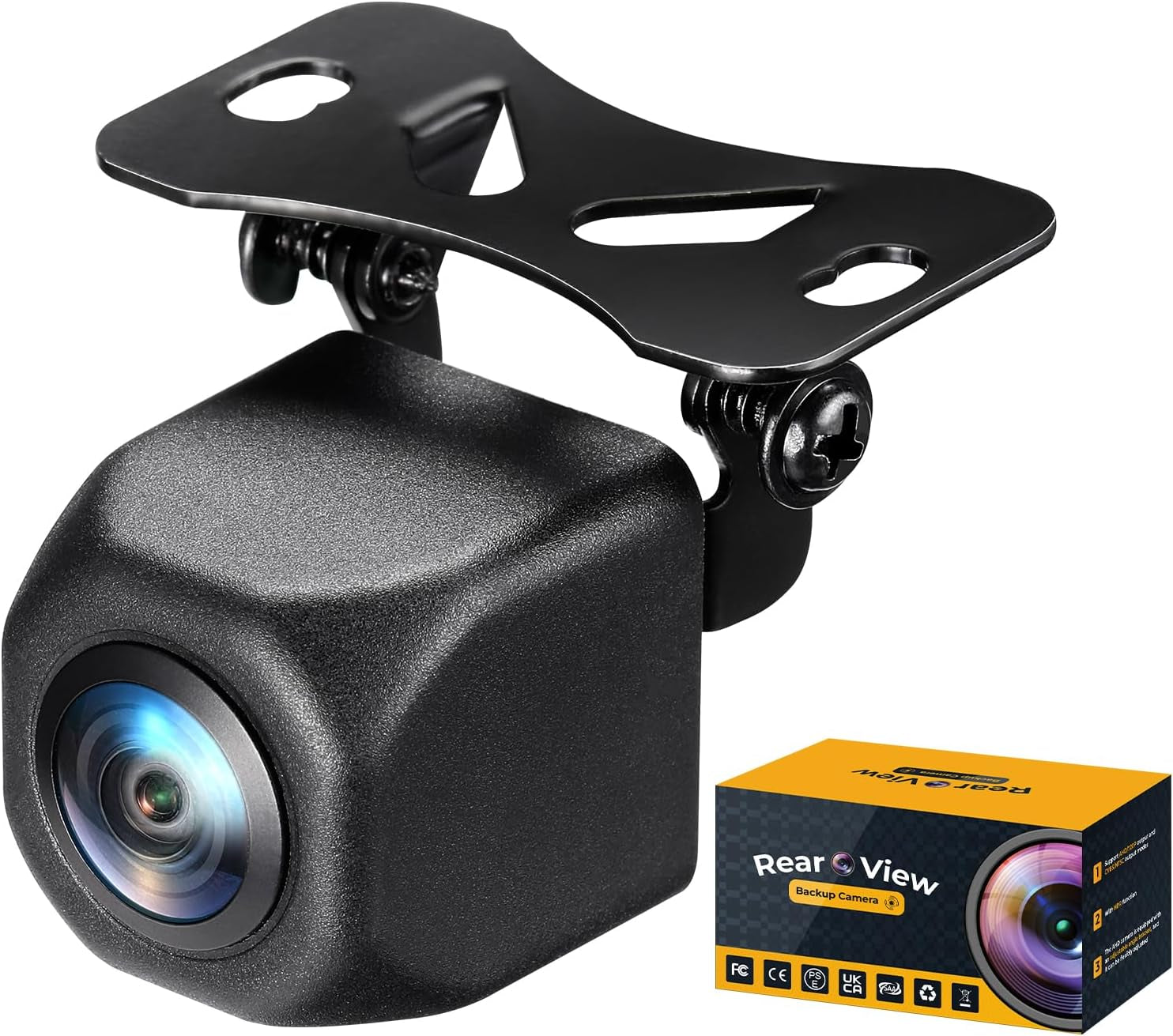

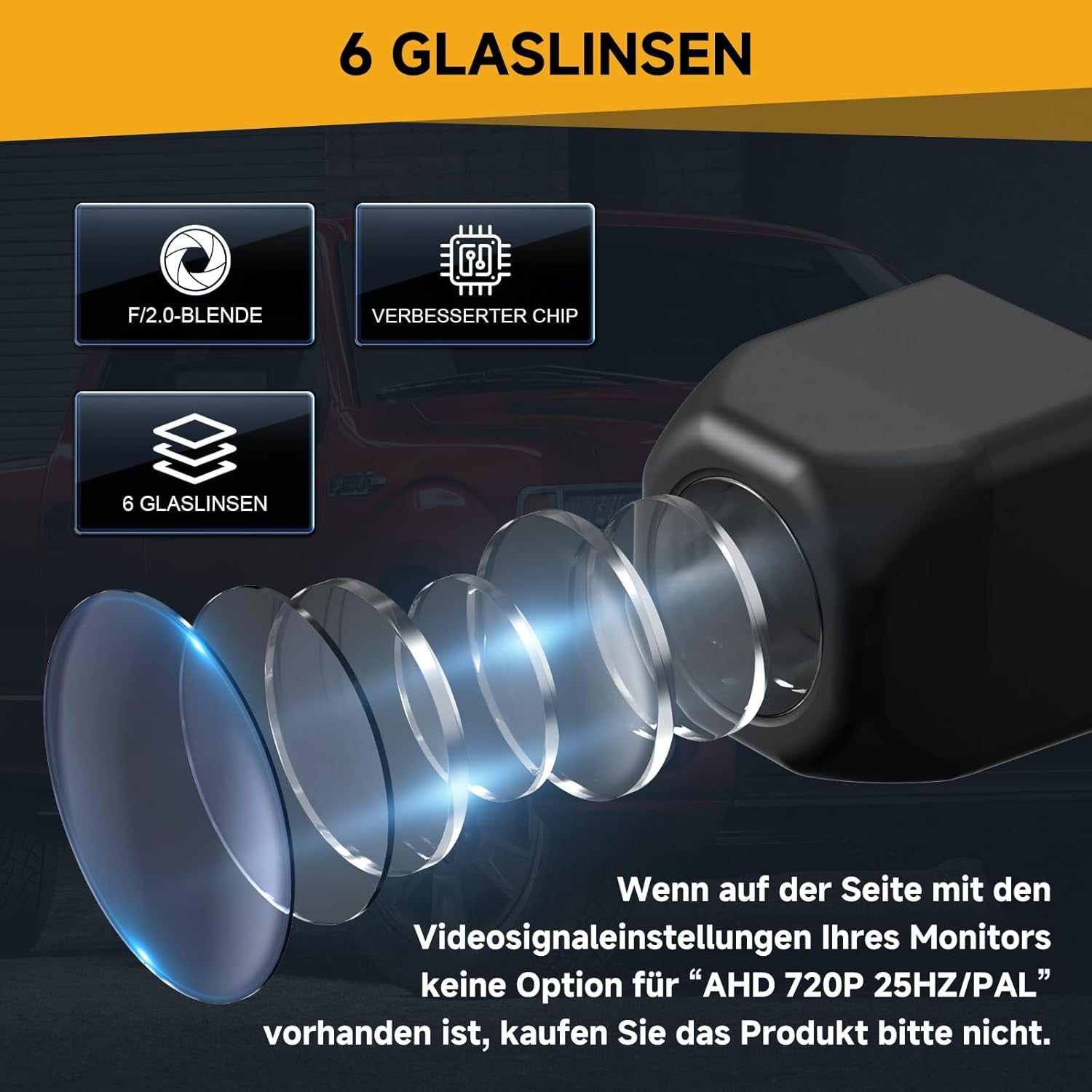

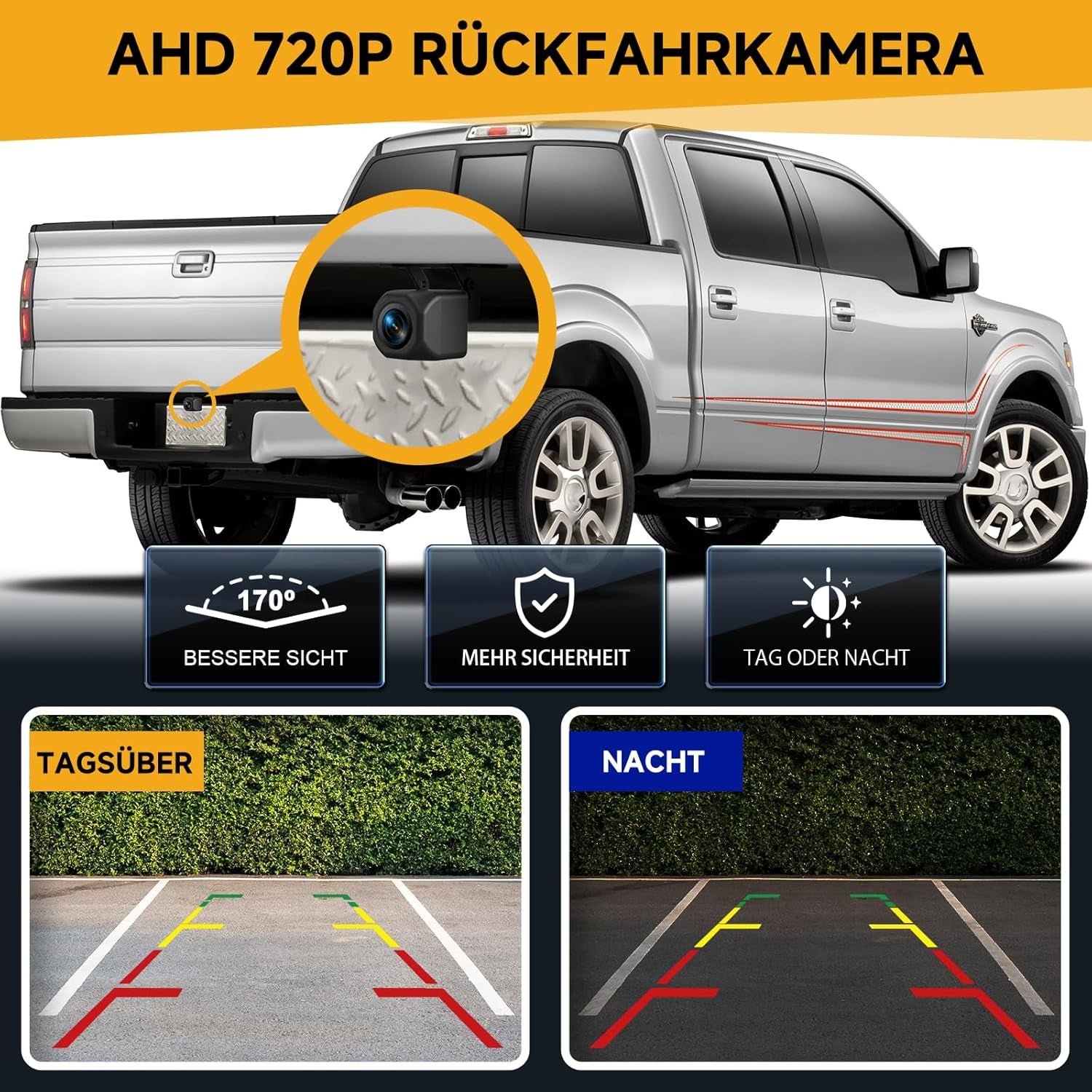

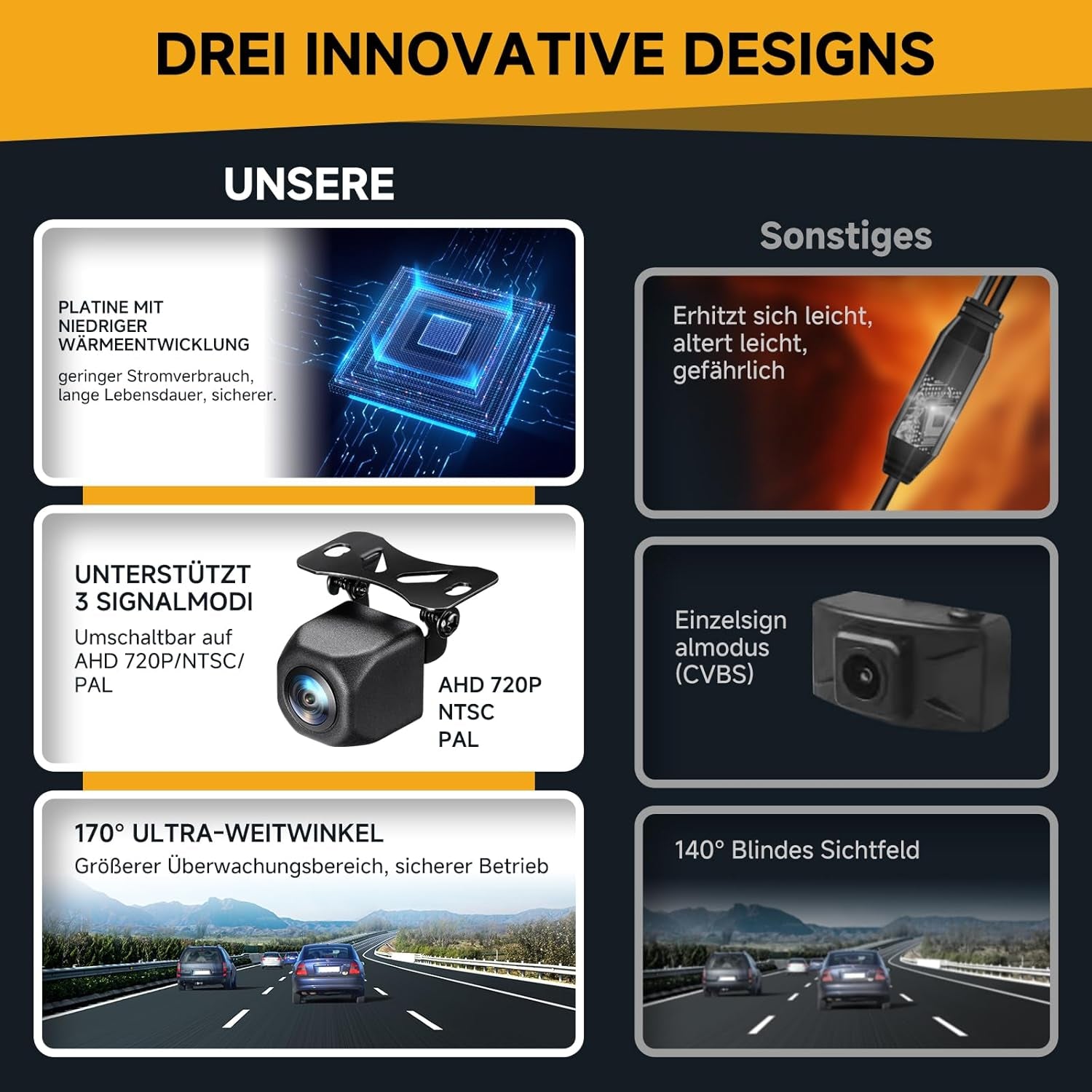

AHD Rückfahrkamera Auto, Universal NTSC & PAL IP67 Wasserdicht Auto Rückansicht Kamera 170° Weitwinkel Mit 26 Ft Stecker Für Auto LKW SUV Wohnmobil

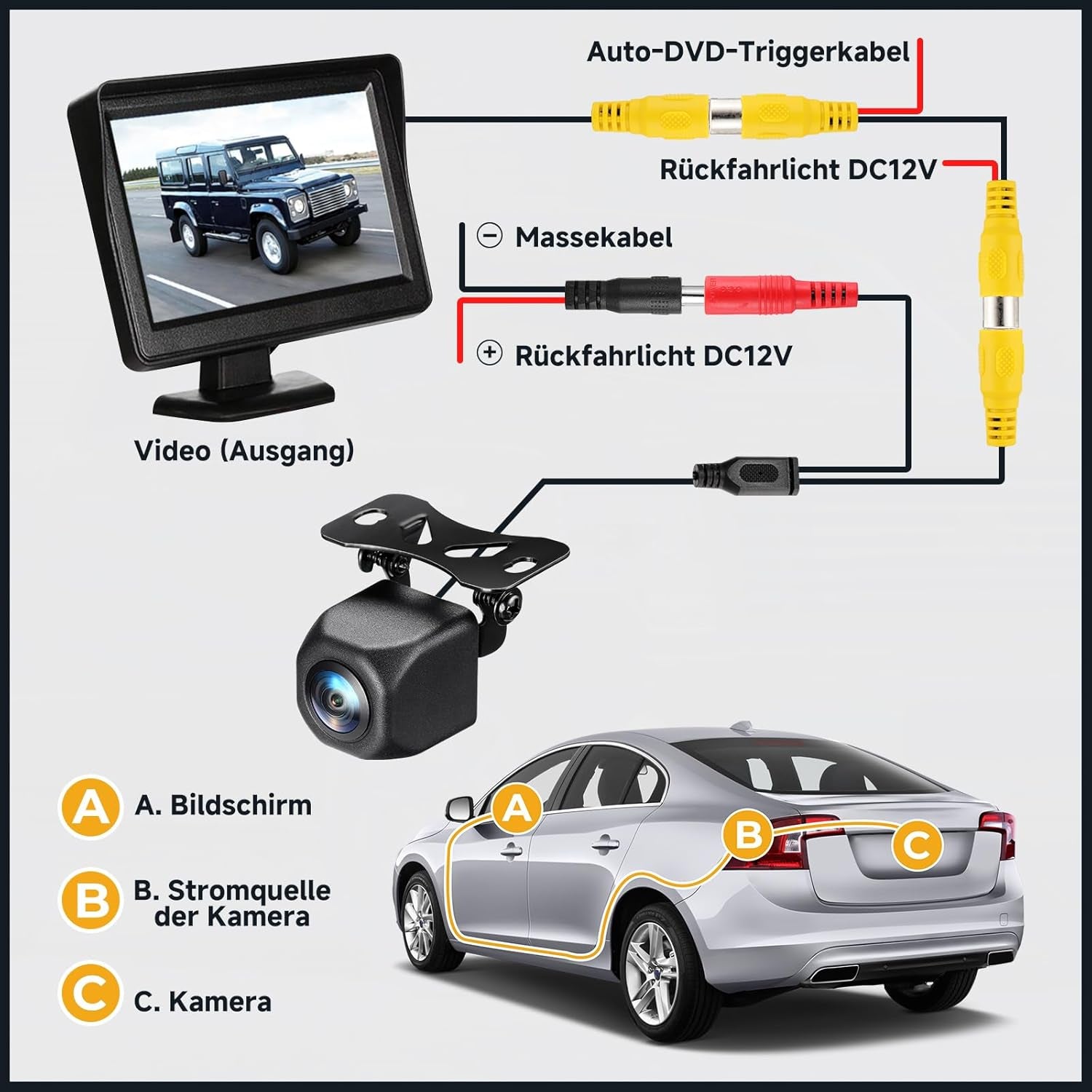

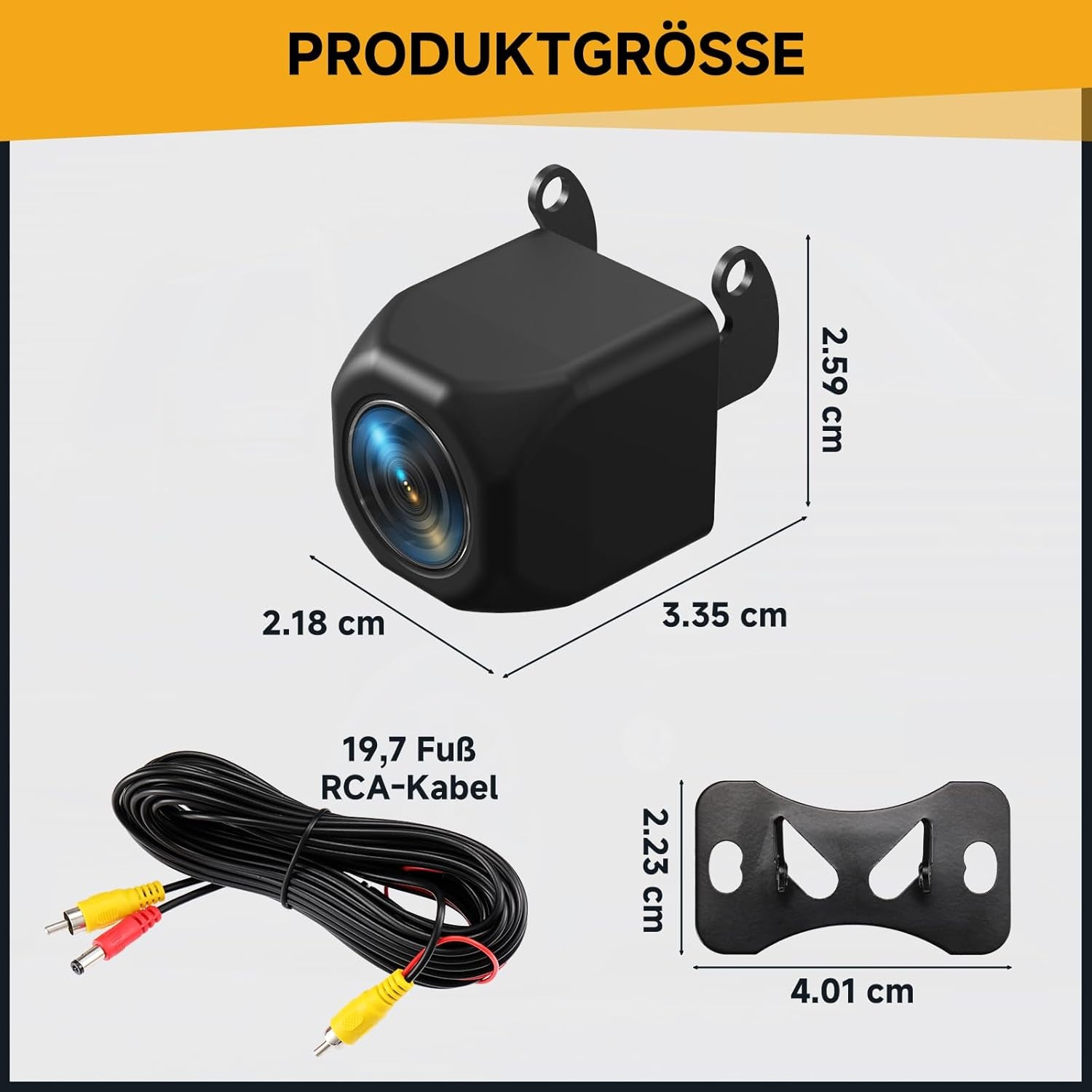

1. Der einzelne gelbe Stecker ist mit dem Rückfahrbild-Anzeigebildschirm verbunden

2. Die rote Verbindungsleitung am Ende des einzelnen gelben Steckers wird vom Autocomputer mit Strom versorgt und muss vom Rückfahrmodul hinter der zentralen Steuerung mit Strom versorgt werden (Laien wird nicht empfohlen, die Stromversorgung von hier aus zu nutzen)

3. Der rote Stecker an einem Ende des Doppelsteckers ist mit der Stromschnittstelle der Kamera verbunden

4. Der gelbe Stecker an einem Ende des Doppelsteckers ist mit der Videoschnittstelle der Kamera verbunden

5. Die roten und schwarzen Kabel ohne Stecker sind die Verbindungskabel (mit Strom versorgt vom Bremslichtkreis)

Installationsanleitung

1. Führen Sie vor der Installation einen einfachen Test der Kamera auf dem Anzeigebildschirm durch, um zu bestätigen, dass ein Videosignal ausgegeben wird und ob das empfangene Bildschirmformat CVBS oder AHD ist. Das Standardausgabeformat der Kamera ist CVBS. Um das Ausgabeformat auf AHD umzustellen, ziehen Sie einfach den Stecker in der Abbildung unten ab.

Wählen Sie beim Installieren und Befestigen der Kamera die mittlere Position am Heck des Autos. Wenn sie nicht zentriert ist, wird das endgültige Rückfahrbild versetzt sein.

2. Öffnen Sie die hintere Schutzplatte der Heckklappe des Autos, suchen Sie den Schaltkreis des Bremslichts des Autos (entweder links oder rechts), ziehen Sie die Isolierschicht ab und schaben Sie sie zum Rückwärtsgang ab. Verwenden Sie ein Multimeter, um die Plus- und Minuspole zu testen und zu bestätigen, und stellen Sie sicher, dass der Rückwärtsgang zurück in den „P“-Gang geschaltet ist.

3. Verwenden Sie das Verbindungskabel am Signalverlängerungskabel, um es mit der Verdrahtungsmethode „rot +“ „schwarz –“ zu verbinden. Wickeln Sie nach dem Verbinden Isolierband um die Verbindung.

4. Verbinden Sie die Stromschnittstelle am Verlängerungskabel mit der Stromschnittstelle an der Kamera.

5. Ordnen Sie das Verlängerungskabel an der zentralen Steuerposition an und verbinden Sie den Signalanschluss mit dem Anschluss des Empfangsbildschirms.

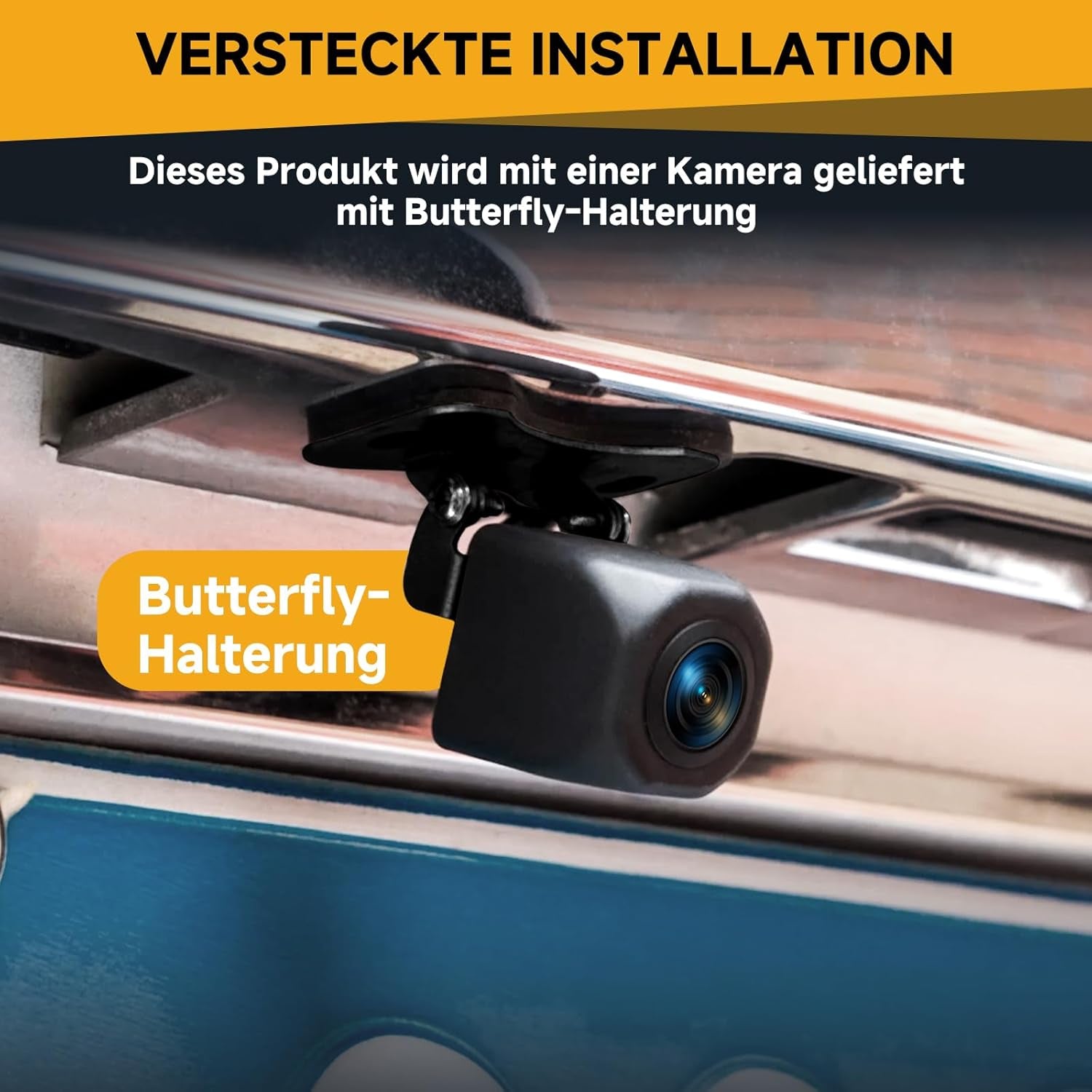

6. Legen Sie den Rückwärtsgang ein, um zu bestätigen, dass die Kamera ordnungsgemäß funktioniert. Wenn der Auf- und Abwinkel der Kamera nicht korrekt ist, lösen Sie die Schrauben an der kleinen Halterung der Kamera, um den Auf- und Abwinkel anzupassen, bis der Kamerabereich für Sie geeignet ist, und ziehen Sie dann die Schrauben fest.

7. Installieren Sie die hintere Schutzplatte der Heckklappe, und alle Installationsarbeiten sind abgeschlossen.
